僅對紅色這些邊切角。(圖32)

圖32

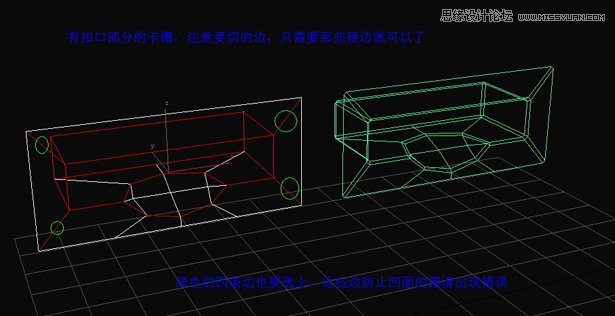

有扣口部分的卡槽，注意要切的邊，只需要那些硬邊就可以了。綠圈畫上的四條邊也要選上，這些邊防止凹面的圓滑出現錯誤。(圖33)

圖33

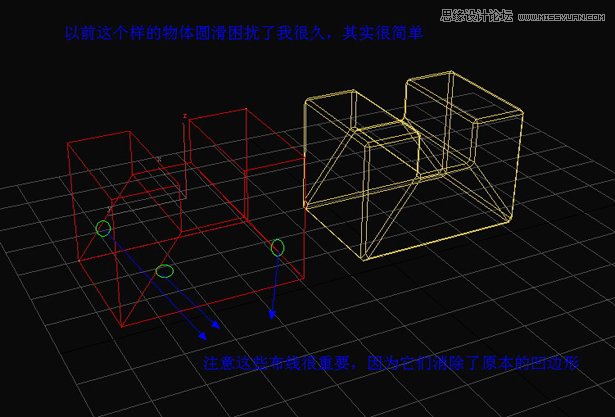

以前這個樣的物體圓滑困擾了我很久，其實很簡單。可以看到綠圈畫的布線很重要，因為它們消除了原本的凹邊形。(圖34)

圖34

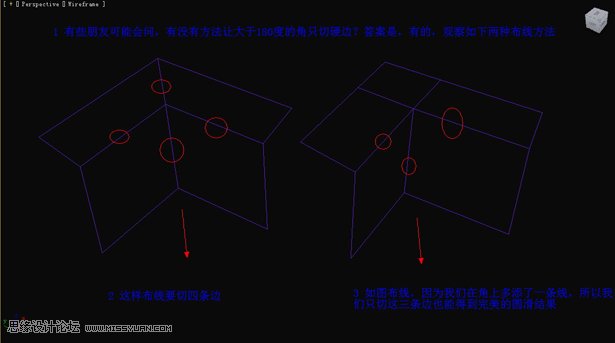

有些朋友可能會問，有沒有方法讓大于180度的角只切硬邊?答案是，有的，觀察如下兩種布線方法。第一個圖形的布線要切四條邊。第二個，因為我們在角上多添了一條線，所以我們只切這三條邊也能得到完美的圓滑結果。(圖35)

圖35

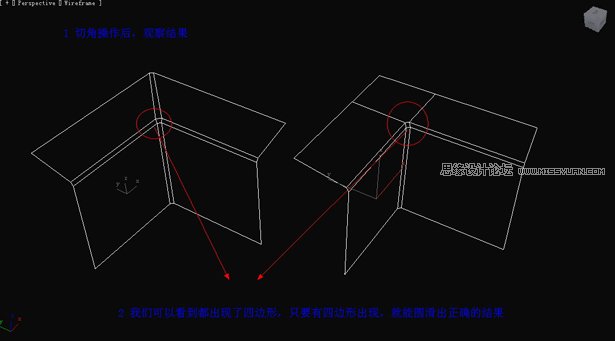

切角操作后，觀察結果。我們可以看到都出現了四邊形，只要有四邊形出現，就能圓滑出正確的結果。(圖36)

圖36

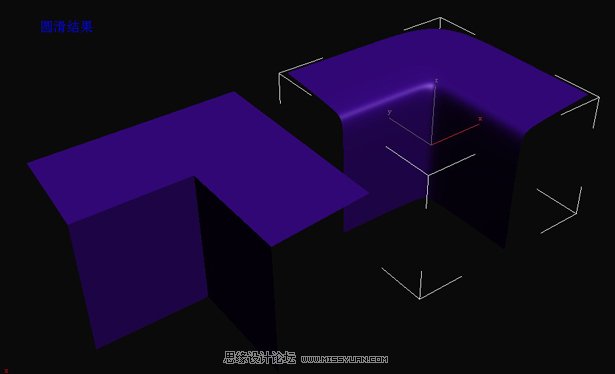

圓滑后的結果。(圖37)

圖37

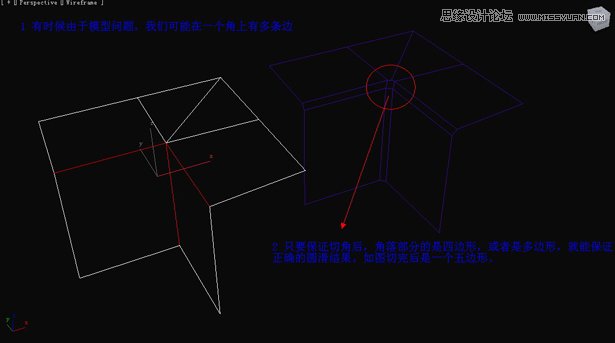

有時候由于模型問題，我們可能在一個角上有多余的邊，可以從第一個圖形中看到。不過只要保證切角后，角落部分的是四邊形，或者是多邊形，就能保證正確的圓滑結果。看第二個圖形，切完后是一個五邊形。(圖38)

圖38

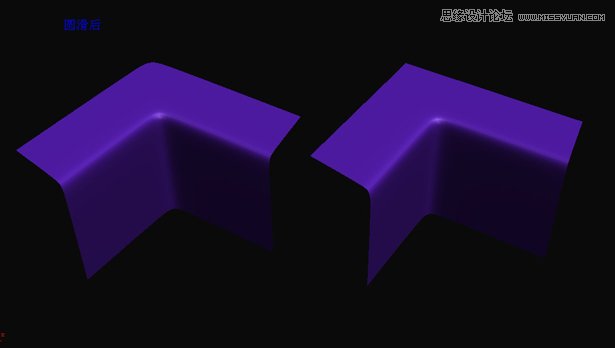

圓滑的結果。(圖39)

圖39

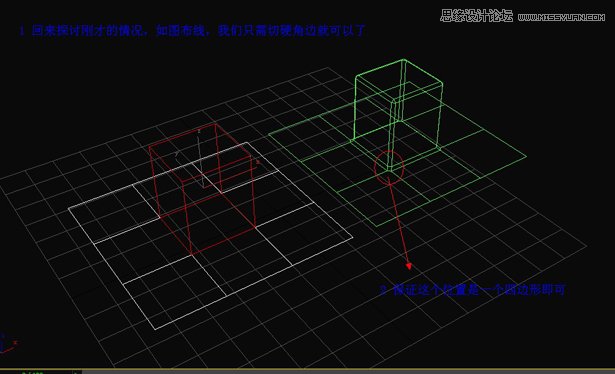

回來探討剛才的情況，如圖布線，我們只需要切硬角邊就可以了。要保證這個位置是一個四邊形即可。(圖40)

圖40

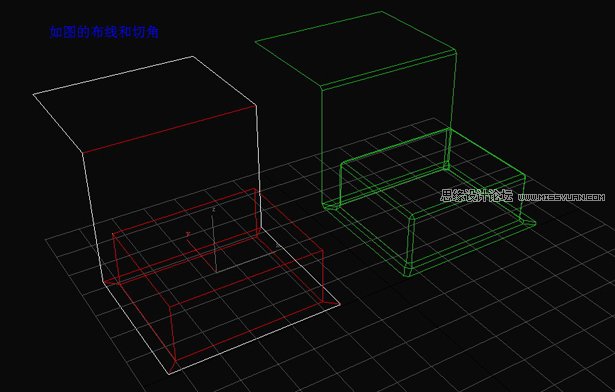

如圖的布線和切角。(圖41)

圖41

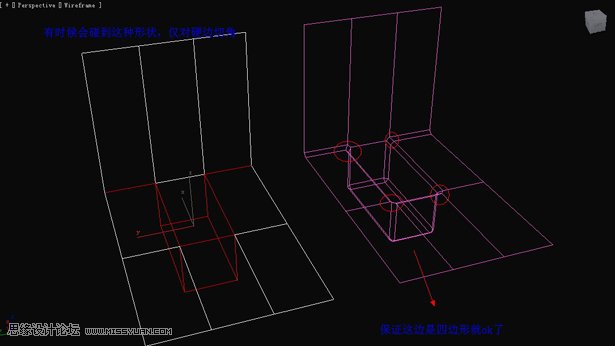

有時候會碰到這種形狀僅對硬邊切角，如圖中第一個圖形。然后看第二個圖形，保證畫圈的邊是四邊形就OK了。(圖42)

圖42

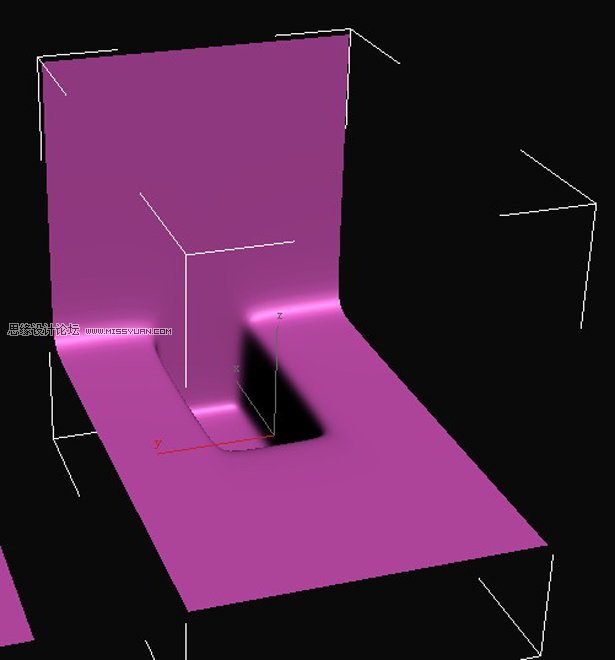

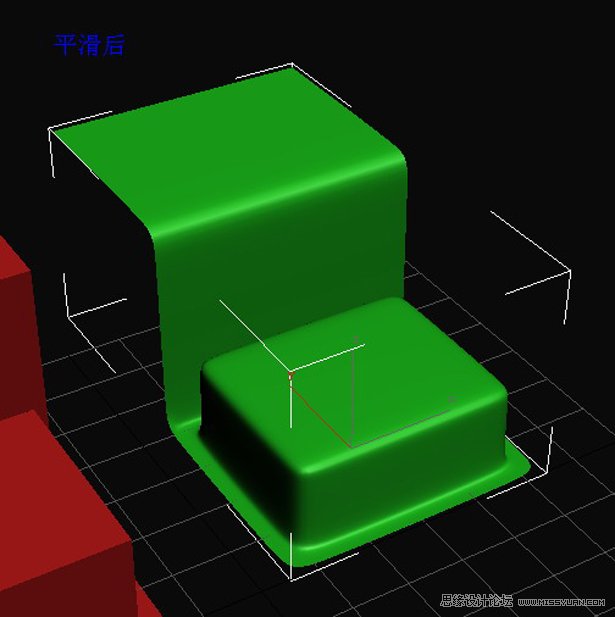

平滑后的結果。(圖43、44)

圖43

圖44

到這里就算結束了，謝謝觀看。
