8、插入各層窗扇：用“三維陣列”命令，選擇對象為是剛插入的底層左端第一個窗洞口的窗扇，陣列參數為：5行、7列、2層，各參數的間距，筒鼠標在圖中指定，命令執行后就按上所有窗子了，如圖-8所示

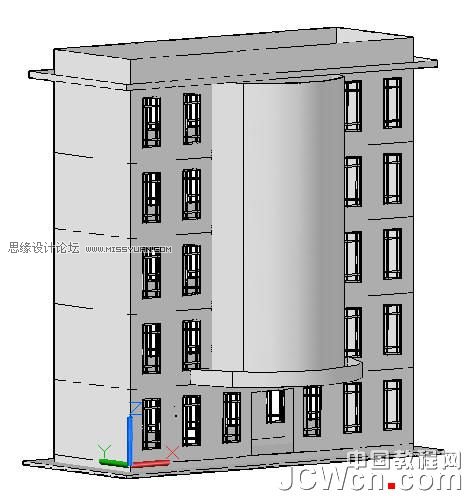

9、繪制屋面板和女兒墻：先在屋頂平面出沿外墻偏移繪制檐口線，并拉伸為屋面板;接著將外墻屋頂線，用“曲面延伸”工具，延伸1米高度作為“女兒墻”，如圖-9所示。

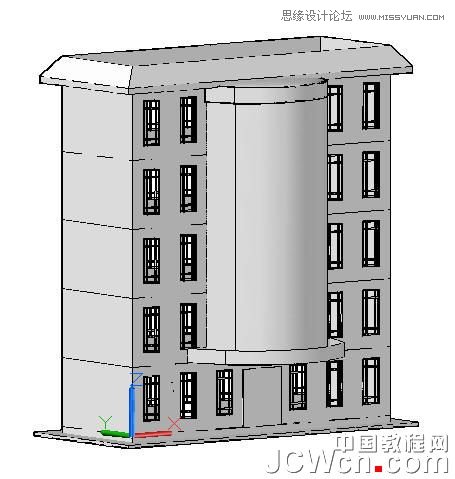

10、完善屋面：首先將屋面板和女兒墻，用“曲面過渡”工具，補缺為圓弧的坡屋面;其次復制弧形外墻的多段線到半筒體曲面頂，再向下拉伸為弧形檐口線，接著用“曲面修補”工具，將半筒體曲面頂予以封閉。同時，便于門扇貼圖，再把底層大門洞拉伸少許，以封閉門洞，完成后如Snap10所示。

11、繪制玻璃幕墻的框架龍骨：這可用多段線直接繪制，但是要設置多段線的寬度和厚度;否則，將多段線繪制的各條線作為路徑，再用小矩形予以拉伸為實體。任選其一，都可成為幕墻的框架。

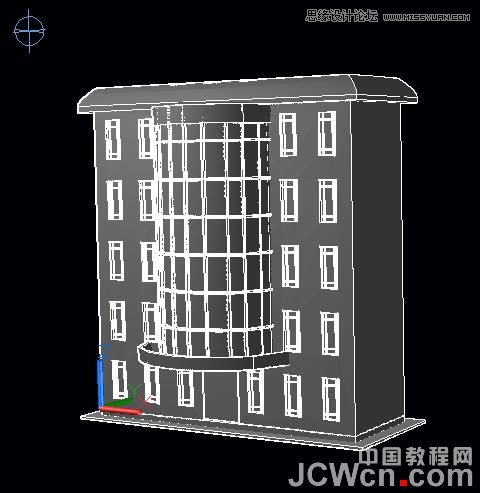

為分面附材質渲染之便，這里將所有墻面、屋面都用“曲面加厚”工具予以加厚為實體。這樣，全部模型完成后如圖-11所示。

三、將樓房模型渲染為效果圖

1、配上外景渲染的效果圖

2、屋頂放大渲染的效果圖

進入論壇交作業：http://www.missyuan.com/viewthread.php?tid=471602
