本例為AutoCAD 2011新功能三維建模實例教程，在教程中我們將學習運用曲面命令創建樓房，在以往的版本中以曲面創建的房屋模型不能再編輯，在2011版本中新增了曲面的拉伸、掃掠、修剪、修補、延伸、過渡等等，它填補了曲面編輯之空白，下面就一個樓房的創建為例，談談用曲面創建和修改模型的方法。

一、概論

用CAD創建建筑的模型，以前多用實體創建方法，比較麻煩。而以曲面創建房屋模型，卻不能再編輯。現在的2011版本，新了一些曲面新工具，諸如曲面的拉伸、掃掠、修剪、修補、延伸、過渡等等，它填補了曲面編輯之空白，下面就一個樓房的創建為例，談談用曲面創建和修改模型的方法。

先看看這幢樓房樸實渲染的效果圖：

現在，來分析一下，這樓房層高相同，如果要出圖，其平面有三：底層平面、標準層平面和屋頂平面�，F在的2011版，用曲面來創建這幢樓房的外殼模型，再修改、編輯為實體，不僅十分方便，而且大大減少模型文件的尺寸，有利于分面附材質渲染。

二、以線建模，用曲面創建樓房。

1、先用多段線畫出這幢樓房的底層外墻的軸線，接著用“曲面拉伸”工具(注意：不是實體的“拉伸”命令)，創建出底層的外殼，如圖-1所示。

2、在正面的左端畫一個小矩形，接著陣列為7個，供下一步修剪為窗洞之用。詳圖-2

3、用“曲面修剪”工具，修剪陣列的7個小矩形，就在底層外殼的墻后，摳出了14個窗洞口了。詳圖-3。

4、用“三維陣列”命令，將一層外殼陣列為為5層，詳圖-4。

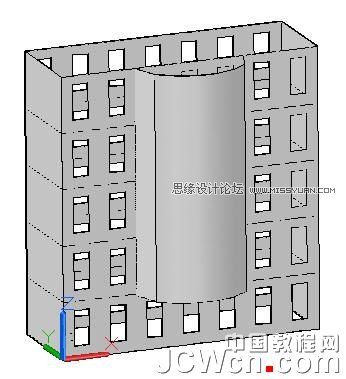

5、創建弧形外墻：在二層層高處的平面，繪制一曲線(可封閉也可不封閉)，然后用“曲面拉伸”工具拉伸至屋頂，以創建出半筒體曲面，供作玻璃幕墻用，詳圖-5。

6、繪制地板、勒腳和雨篷：地板，由底層外墻的軸線線外“偏移”復制，并向下拉伸為實體;勒腳用底層外殼向下“延伸”而成;雨篷則由弧形外墻曲線，向外“偏移”再拉伸而成。同時，將底層正中的窗口擴大為大門洞，詳圖-6。

7、繪制窗扇，并插入到底層左端第一個窗洞口處，如圖-7所示。
