34.在右下角的掃描對象窗口中，選擇對象，將終點角度設置為“-67°”。

35.分別對“矩形”和“樣條”進行調整。

36.在右下角的掃描對象窗口中，將頂端和末端均設置為“圓角封頂”，將“步幅”和“半徑”分別設置為“2”和“1”。

37.在右下角的“矩形”和“樣條”窗口中，將點插值方式設置為“統一”，并將樣條的數量設置為“90”。

38.添加一個“對稱”，將“掃描”拖曳至“對稱”內，使其成為“對稱”的子集。調整圖層命名，將“對稱”命名為“背帶”。

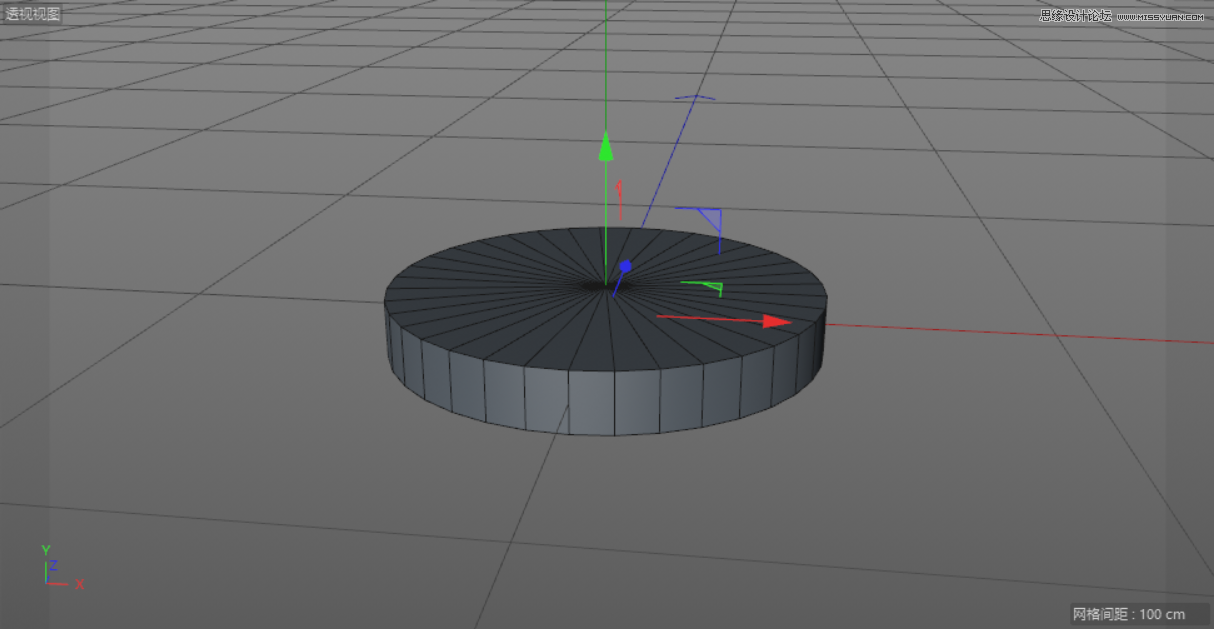

39.新建一個“圓柱”，對它進行單獨顯示，調整位置和大小，效果如下圖所示。

40.選中“圓柱”對象，按【C】鍵將其轉化為可編輯對象。

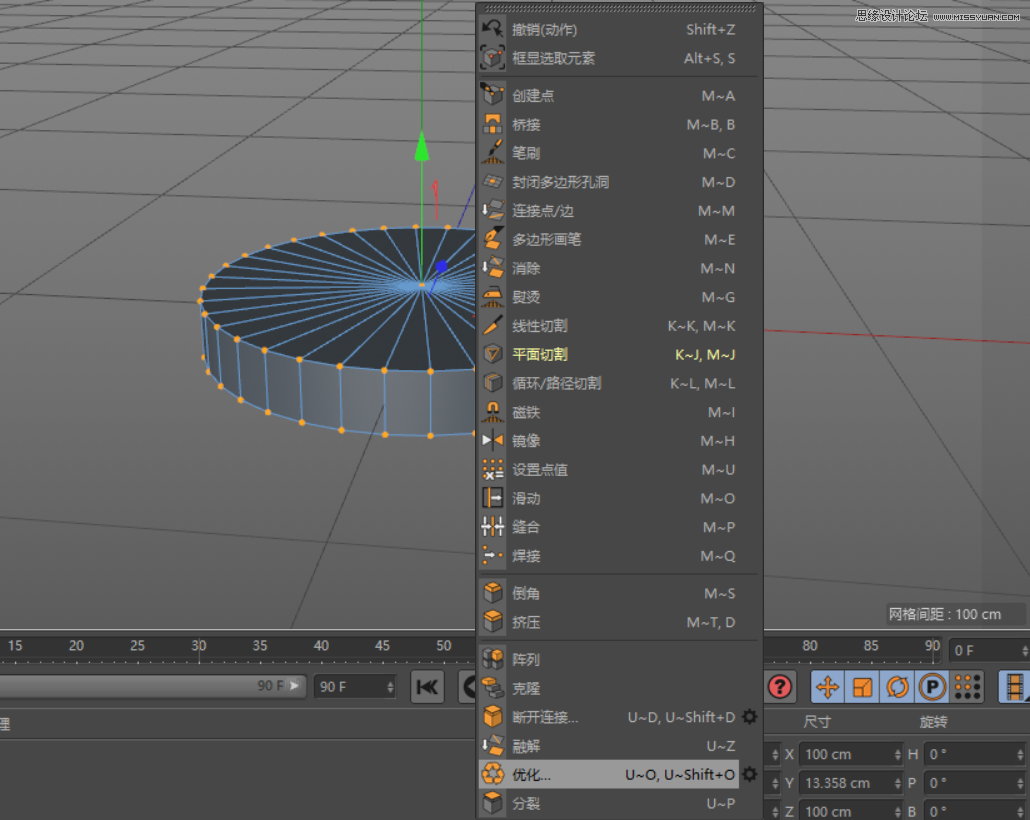

41.在點模式下，按【Ctrl+A】鍵全選所有的點，在空白處單擊鼠標右鍵，在下拉菜單中選擇“優化”。

42.使用實時選擇工具，選中圖中所示的點，單擊鼠標右鍵，選擇“倒角”。

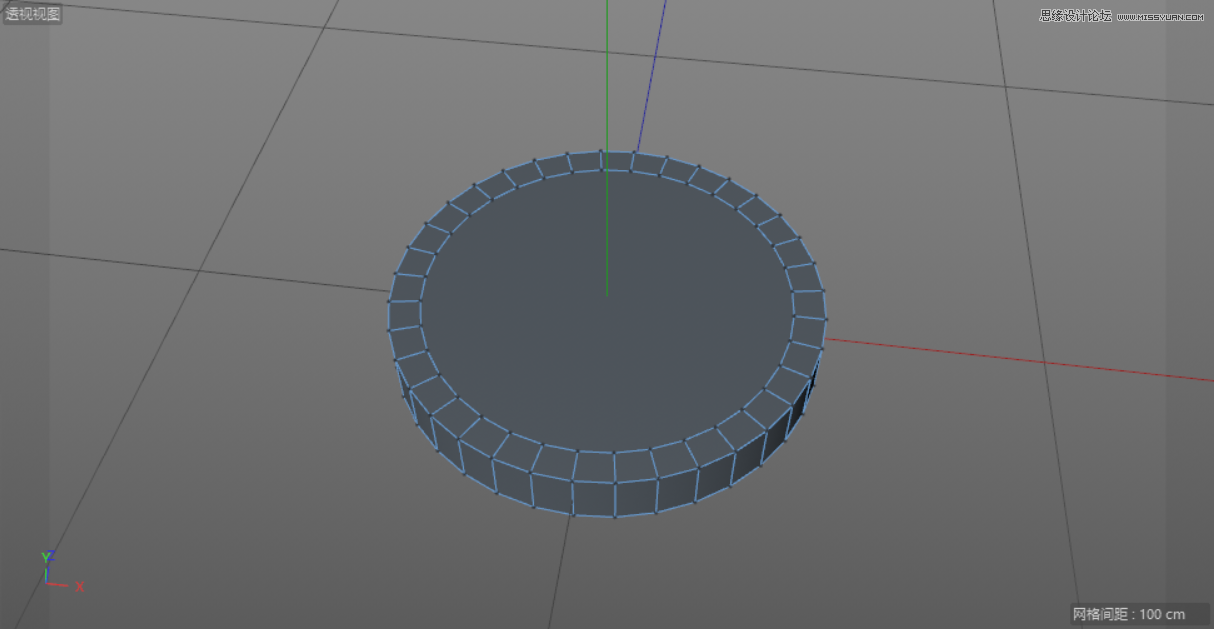

43.按住鼠標左鍵，在空白處進行拖曳，效果如下圖所示。

44.在面模式下，使用實時選擇工具，選中圖中所示的面，在空白處單擊鼠標右鍵，在下拉菜單中選擇“擠壓”，向下擠壓出一定的厚度。

45.在空白處單擊鼠標右鍵，在下拉菜單中選擇“內部擠壓”，同時向上拖曳。

Tips：循環操作，效果如下圖所示。

46.使用實時選擇工具，選中最底下的點，在空白處單擊鼠標右鍵，在下拉菜單中選擇倒角。按住鼠標左鍵，在空白處進行拖曳。

47.在右視圖中，新建一個“矩形”，同時按【C】鍵將其轉化為可編輯對象。

48.在右下角的樣條【矩形】窗口中，將閉合樣條取消勾選。

49.在右視圖中，調整樣條【矩形】的大小和位置。效果如下圖所示。

50.在點模式下，使用實時選擇工具，選中圖中所示的點。

51.使用同樣的方法，在空白處單擊鼠標右鍵，在下拉菜單中，選擇倒角。按住鼠標左鍵，在空白處進行拖曳，拖曳出一定的弧度。

52.選中“圓環”對象，在右下角的圓環對象窗口中，將半徑設置為“3”。

53.將“掃描”復制一份，并按【R】鍵，使用旋轉工具將其旋轉“90°”。
