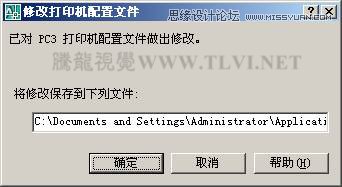

(10)單擊“完成”按鈕，返回到“繪圖儀配置編輯器-DWF6 ePlot.pc3”對話框，單擊“確定”按鈕，這時將彈出“修改打印機配置文件”對話框，如圖14-67所示。單擊“確定”按鈕，將修改后的圖紙尺寸應用到當前設置。

圖14-67 “修改打印機配置文件”對話框

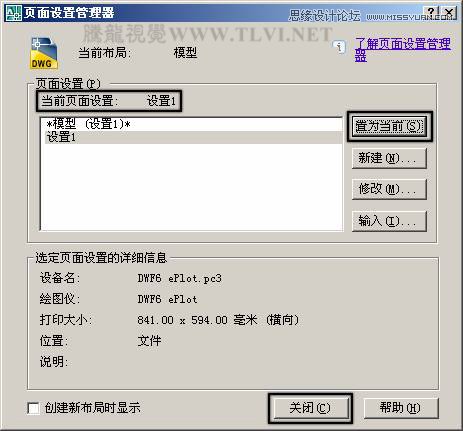

(11)在“頁面設置-模型”對話框中，單擊“確定”按鈕，返回到“頁面設置管理器”對話框，在該對話框中將剛創建的新頁面“設置1”置為當前，如圖14-68所示，同時單擊“關閉”按鈕關閉對話框。

圖14-68 設置當前頁面

(12)執行“文件”→“打印預覽”命令，將對當前圖形進行打印預覽，結果如圖14-69所示。

圖14-69 打印預覽

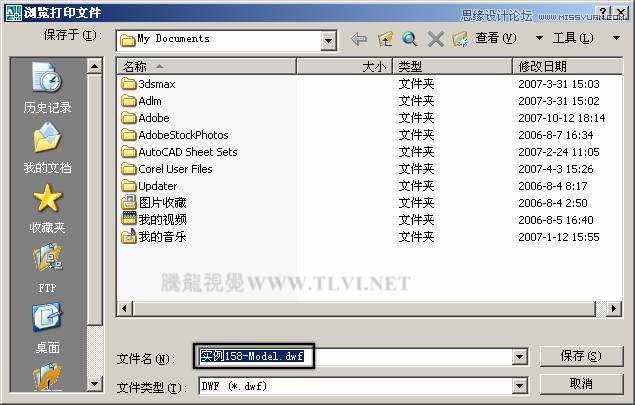

(13)單擊工具欄中的

“打印”按鈕，將打開“瀏覽打印文件”對話框，如圖14-70所示。在該對話框中設置打印文件的保存路徑及文件名稱。

圖14-70 保存打印文件

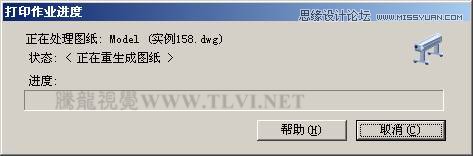

(14)單擊“保存”按鈕，系統將彈出“打印作業進度”對話框，如圖14-71所示。等此對話框關閉后，打印過程即可結束，如果此時打印機處于開機狀態的話，即可將該平面圖輸出到1號圖紙上。

圖14-71 “打印作業進度”對話框

(15)執行“文件”→“另存為”命令，將當前圖形另命名存儲為“實例158完成.dwg”。
