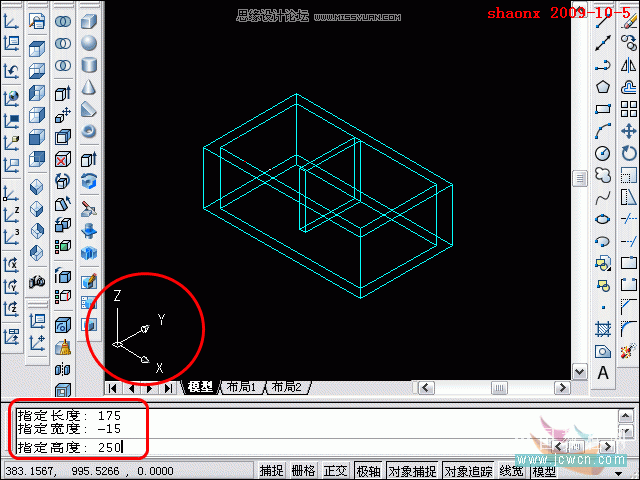

13、長方體的角點確定后，選擇畫長方體，輸入“L”，再對應UCS坐標中XYZ軸的方向，依次輸入要畫的長方體的長寬高。

14、第二堵墻也畫好了，見下圖。

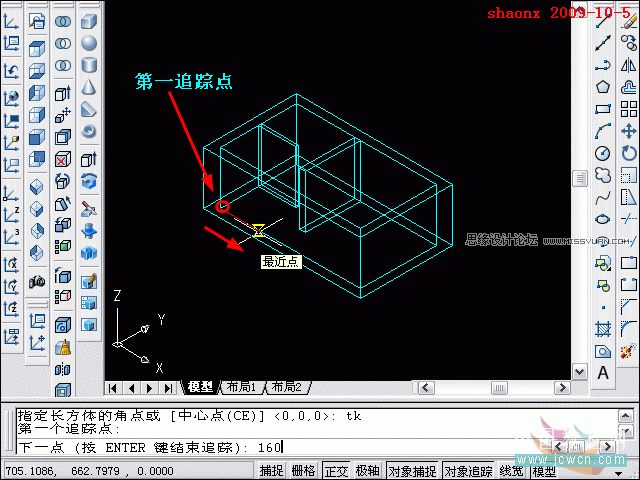

接著畫第三堵墻，確定長方體的角點的方法和剛才的一樣，只是這次還是沿著X軸方向，距離為160。

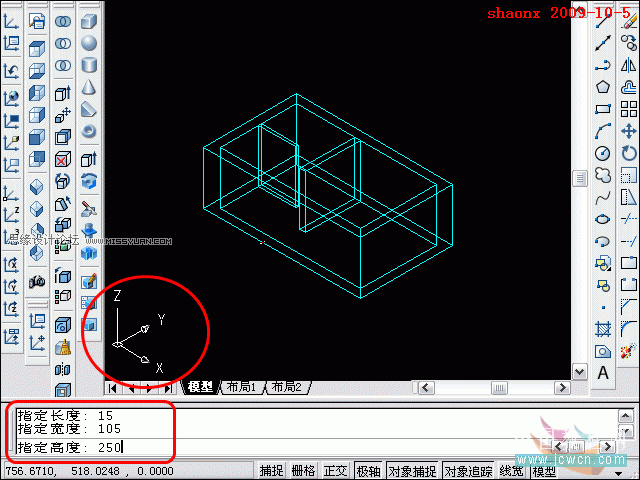

15、長方體的角點確定后，選擇畫長方體，輸入“L”，還是對應UCS坐標中XYZ軸的方向，依次輸入要畫的長方體的長寬高。

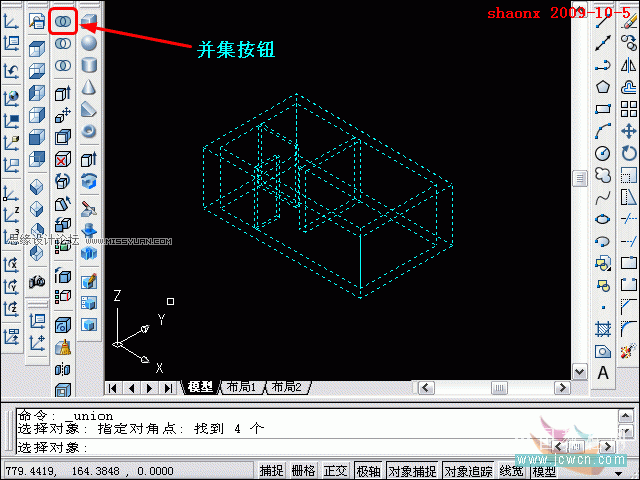

16、三堵內墻都畫好以后，用“并集”命令，選擇整個圖形，回車后，整個圖形就成為一個整體。

17、輸入“hi”，圖形轉到消隱樣式。

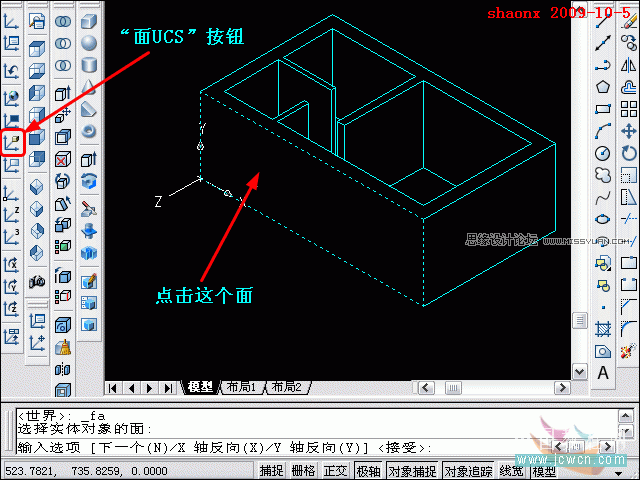

點擊“面UCS”按鈕，再點擊實體的一個面，UCS就轉到實體的一個面上了，出現如下圖的情況，再回車確認。

18、點擊“長方體”按鈕，繼續畫長方體。

如下圖，以輸入坐標值的方法，來確定長方體的角點。

再選擇畫長方體，輸入“L”。

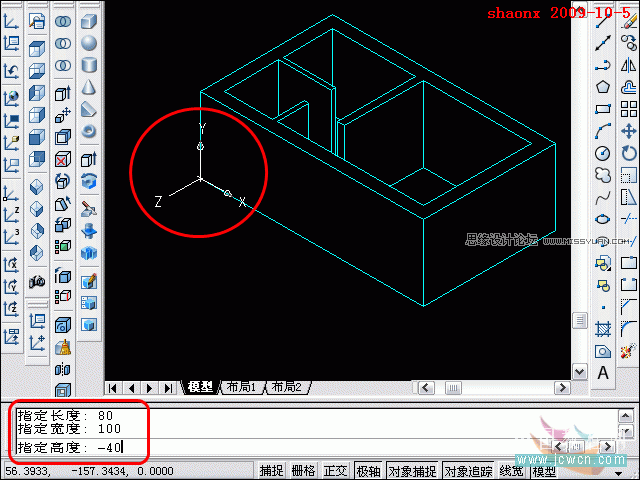

19、對應UCS坐標中XYZ軸的方向，依次輸入要畫的長方體的長寬高。注意，由于轉過ucs坐標，現在的UCS坐標的方向與剛才有所不一樣。

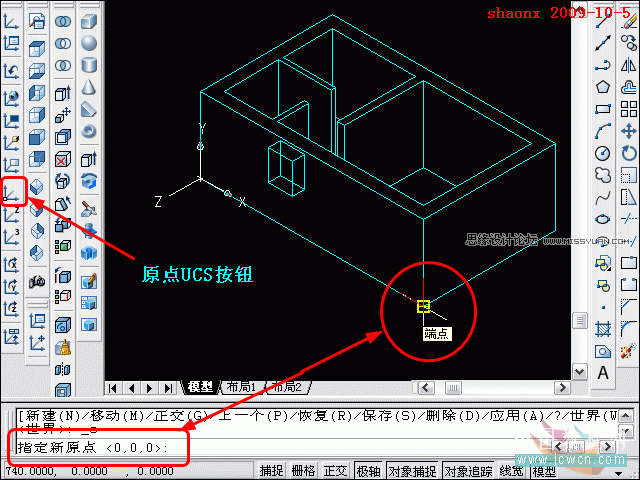

20、第一個長方體畫好后，再轉一下UCS，點擊“原點UCS” ，轉到一個新的UCS原點，如下圖所示。
