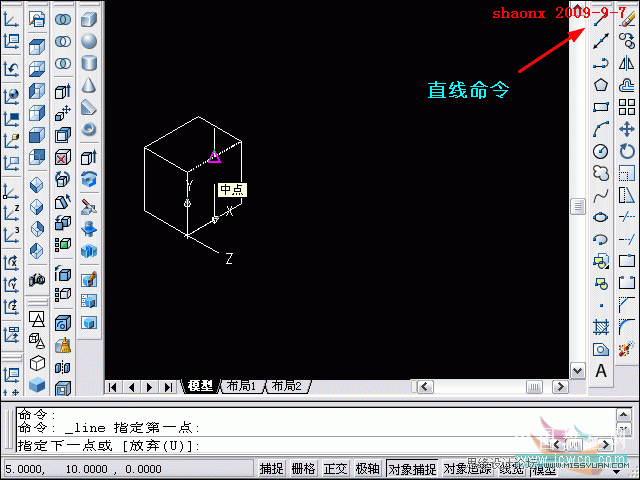

6、用直線命令，畫一輔助線段，此線段在平面的中間，方向垂直。如下圖。

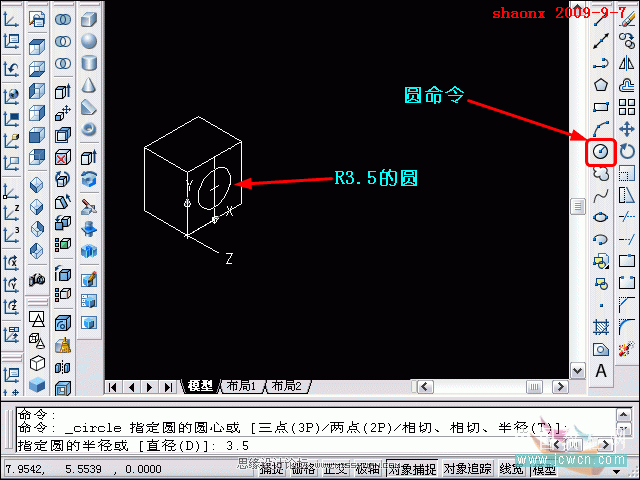

7、選擇“圓”命令，以輔助線段的中點為圓心，在這個平面上畫一R3.5的圓，如下圖。

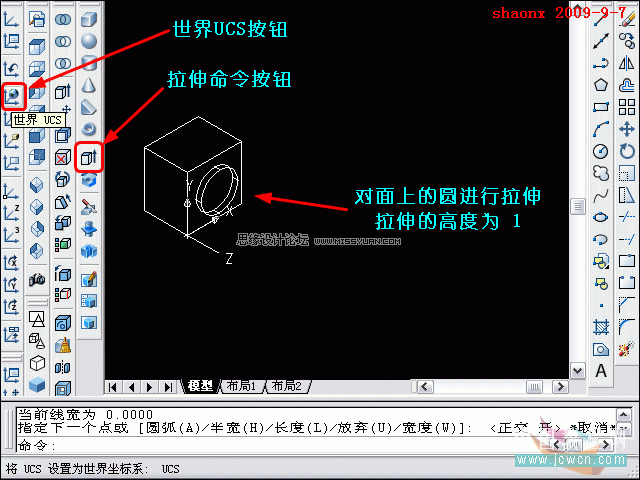

8、在長方體的一個面上畫好圓后，用拉伸命令，對這個圓進行拉伸，拉伸的高度為1，傾斜度為0。
拉伸完成后，點擊“世界UCS”按鈕，退出對長方體一個面的UCS控制。

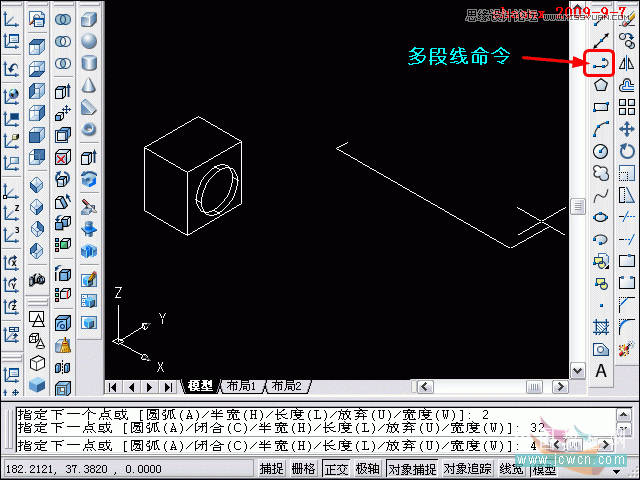

9、用“多段線”命令，畫一封閉的多段線，尺寸見題目“前視圖”的中間一頭大一頭小的圓柱的一半剖切尺寸，或見下圖中的輸入尺寸。

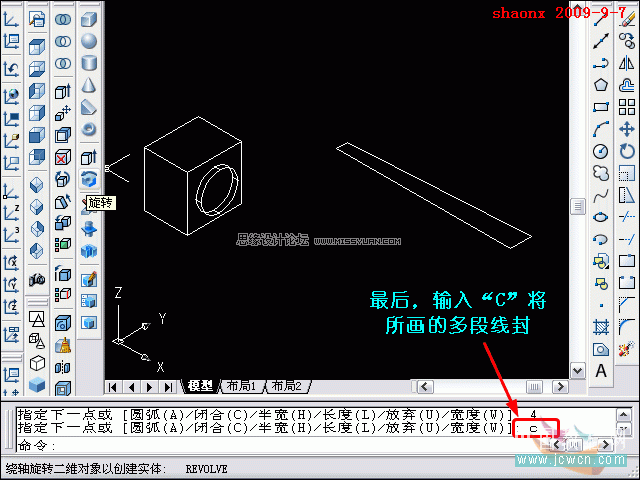

10、尺寸輸入完成后，最后輸入“C”，所畫的多段線就成了一個“封閉的多段線”。
“封閉的多段線”可以直接拉伸成實體，或旋轉(zhuǎn)建模成實體，可以省去再做成面域這一步。

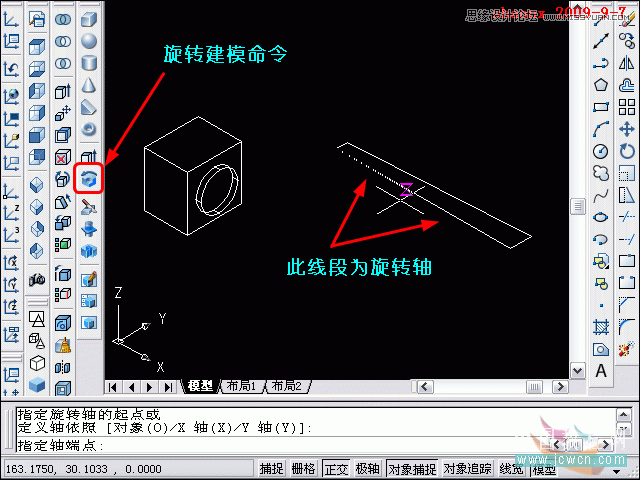

11、用“旋轉(zhuǎn)建模”命令，將剛畫的封閉的多段線，旋轉(zhuǎn)成一頭大一頭小的圓柱實體。依照的旋轉(zhuǎn)軸見下圖。
