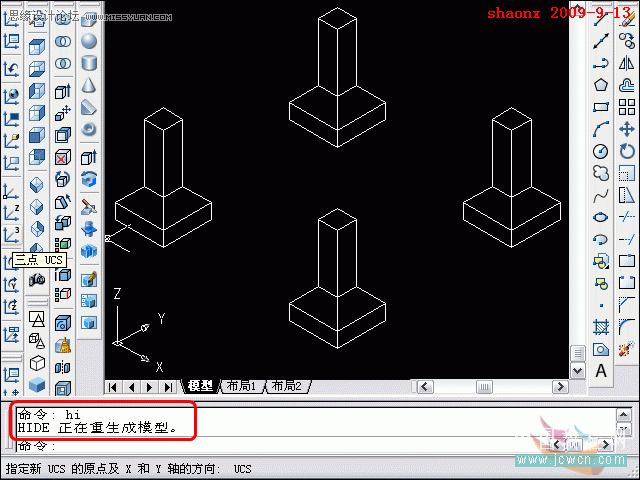

13、陣列完成后如下圖，輸入“hi”，轉為消隱圖。

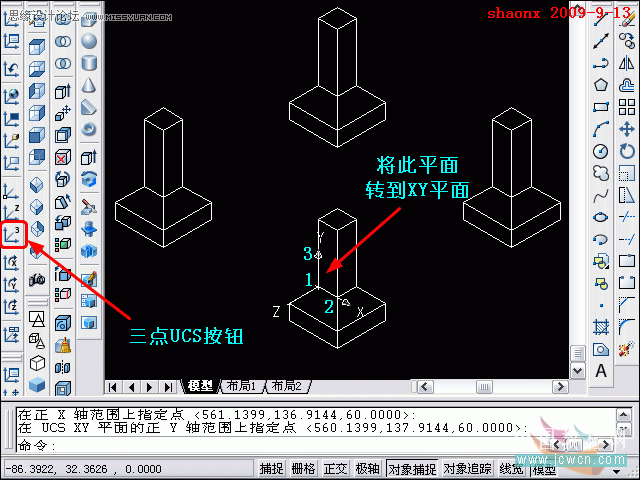

14、點擊“三點UCS”按鈕，按下圖示意的順序，確定UCS的三個點，1=原點，2=X軸方向，3=Y軸方向。

這樣，將實體上的一個面轉到XY平面，為后續操作做準備。

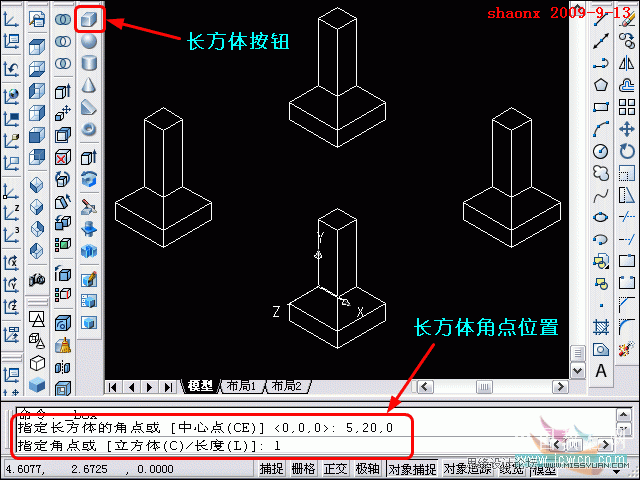

15、在剛選中的XY平面上畫長方體，點擊“長方體”按鈕，指定長方體的角點，對照題目的要求，長方體的角點不是在現在平面的原點，因此，我們手工輸入長方體的角點位置，[ 5,20,0 ]，即X向偏移5，Y向偏移20，Z向?yàn)?。

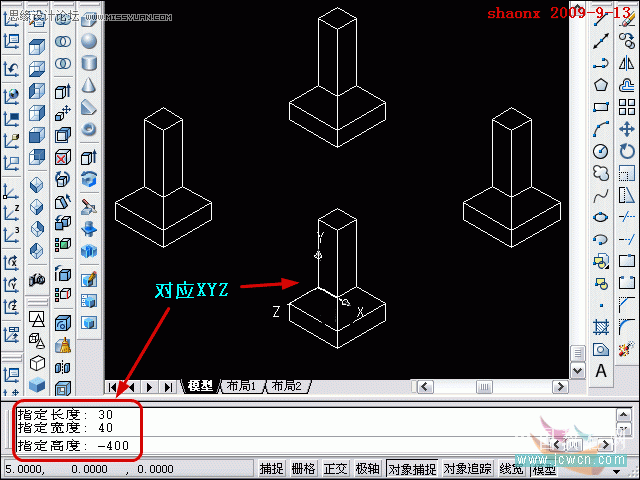

16、指定了長方體的角點，再指定要畫長方體后，就可以在命令行里輸入“長寬高”的數值，這在前面已講過，“長寬高”對應的是UCS坐標的“XYZ”軸。

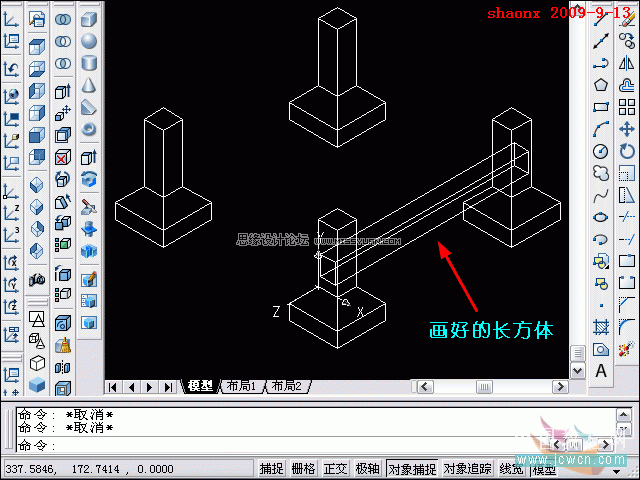

17、畫好的長方體見下圖。

18、點擊“世界UCS”按鈕，將UCS坐標返回到原先的東南視圖。

注意看下圖中的坐標。這樣，使整個圖形的底部，處在XY平面里，為下一步操作做好準備。
