本例為AutoCAD三維建模實例教程，AutoCAD 2010版本中新增了網格建模功能，運用此功能可創建許多奇形怪狀而又可圓滑的模型，本例將通過運用長方體網格拉伸制作雙人或多人沙發實例來講解網格建模新功能的運用，希望能給朋友們帶來幫助~~

AutoCAD從2010起，新增了【網格建模】面板，適當應用該面板的有關功能，可創建許多奇形怪狀而又可圓滑的模型。這里僅就“用長方體網格拉伸為雙人和多人沙發”的過程簡述于后，供新手參考。

一、當創建雙人沙發模型時：

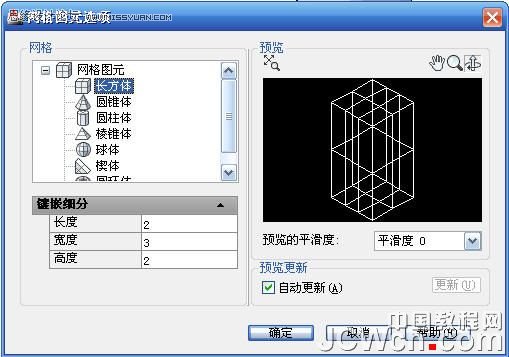

首先，在“網格”面板的“圖元”中設置長方形的網格數(如圖Snap0設置網格長、寬、高為：2、3、2，即可滿足兩人沙發的建模了。)

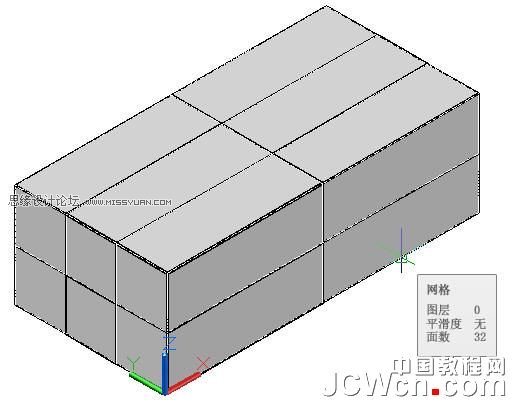

接著擊“網格長方體”功能畫一個長方體(如圖Snap1所示);

再執行“提高平滑度”功能將網格長方體平滑一次生成圖Snap2;

其次，用“拉伸面”命令拉伸后排兩網格面為沙發靠背。(注意：擊“拉伸面”時有S參數提示，是否“合并相鄰網格”，因為我們要作雙人沙發，不需要合并，所以按“N”鍵就可分開拉伸為兩個靠背了。如圖Snap3所示);

第三，對中間兩網格需要將其凹下去(或減薄)，所以擊“過濾器”中的面就可下拉凹或減薄了(如圖Snap4所示)。如果需要對過濾面進行放縮或旋轉，那么還可擊放“放縮小構件”或“旋轉小構件”功能予以調整、修改。

第四，執行“優化網格”命令，就可圓滑所有網格了(如圖Snap5);

再附上材質就成為沙發了(如圖Snap6)。
